| 氣動液氨緊急切斷閥的工作原理 發布時間：22-06-21 |

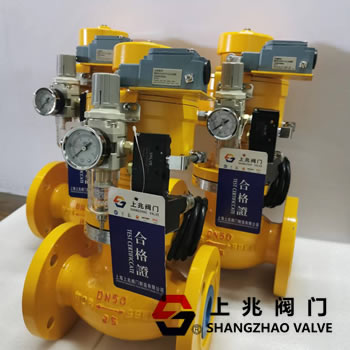

氣動液氨緊急切斷閥由浮動式防火防靜電高性能球閥和單作用氣缸角行程組成，配有防爆電磁閥、空氣過濾減壓閥、信號反饋和手動裝置，形成手動自動化的集成控制方式。 液氨氣動緊急切斷閥的工作原理: 利用壓縮空氣的特性推動執行機構中的多組組合氣動活塞運動，并將力傳遞給橫梁和內曲線軌道，帶動空心主軸旋轉。壓縮空氣盤被輸送到每個氣缸，改變空氣入口和出口的位置來改變主軸的旋轉方向。氣動切斷閥根據負載閥所需旋轉力矩的要求，可以調節氣缸組合的數量來驅動負載閥工作。 兩位五通電磁閥通常與雙作用氣動執行機構一起使用，它的兩個位置是可控的:開-關。五通電磁閥有五個通氣通道，其中一個與氣源相連，兩個與雙作用氣缸外氣室的進氣口和出氣口相連，兩個與內氣室的進氣口和出氣口相連。具體工作原理可參考雙作用氣動執行機構的工作原理。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
